6-poorts switch, 4x PoE en 2x Uplink
6-poorts switch, 4x PoE en 2x Uplink
Verfügbarkeit für Abholungen konnte nicht geladen werden
TECHNISCHE SPECIFICATIE
|
Model |
JL-H1064PLD |
JL-H1108PLD |
|
Interface-kenmerken |
||
|
Vaste poort |
4*10/100Base-TX PoE-poorten (data/stroom) 2*10/100Base-TX uplink RJ45-poorten (gegevens) |
8*10/100Base-TX PoE-poorten (data/stroom) 2*10/100Base-TX uplink RJ45-poorten (gegevens) |
|
Ethernet-poort |
Poort 1-6/ 1-10 kan 10/100Base-TX auto-sensing, full/ half duplex MDI/ MDI-X zelf-aanpassing ondersteunen |
|
|
Twisted Pair-transmissie |
10BASE-T: Cat3,4,5 UTP (≤250 meter) 100BASE-TX: Cat5 of latere UTP (≤100 meter) |
|
|
Functieschakelaar
|
E: langeafstandstransmissie en VLAN-isolatie (Standaard: uit ) |
|
|
D: PoE watchdog-modus: Wanneer het netwerk uitvalt, start de PoE watchdog de stroomvoorziening van het apparaat opnieuw op en herstelt automatisch de netwerkcommunicatie. (Standaard: uit ) |
||
|
Let op: Met de functieschakelaar kunt u verschillende functies bedienen, die u afzonderlijk en gelijktijdig kunt inschakelen. |
||
|
Chipparameter |
||
|
Netwerkprotocol |
IEEE802.3 10BASE-T, IEEE802.3i 10Base-T IEEE802.3u 100Base-TX, IEEE802.3x |
|
|
Doorstuurmodus |
Opslaan en doorsturen (volledige draadsnelheid) |
|
|
Schakelcapaciteit |
1,6 Gbps |
2 Gbps |
|
Doorsturen Beoordeel@64byte |
0,89 Mpps |
1.488Mpps |
|
MAC |
1K |
2K |
|
Buffergeheugen |
768K |
1,25 miljoen |
|
Jumbo-frame |
1536 bytes |
|
|
LED- indicator |
Voeding: PWR (groen), Netwerk: Link (geel), PoE: PoE (groen) Functieschakelaar: E/D (groen) |
|
|
PoE & voeding |
||
|
PoE-poort |
Poort 1 tot 4 |
Poort 1 tot 8 |
|
Voedingspen |
1/2(+) 3/6(-) |
|
|
Maximaal vermogen per poort |
30W, IEEE 802.3 af/at |
|
|
Totale PWR / ingangsspanning |
65W/ (AC100-240V) |
120W/ (AC100-240V) |
|
Stroomverbruik |
Stand-by <3W, volledige belasting <65W |
Stand-by <5W, volledige belasting <120W |
|
Stroomvoorziening |

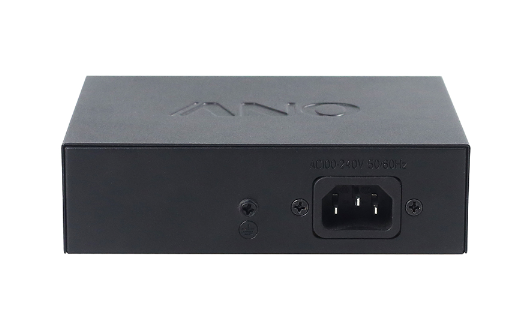

Ingebouwde voeding, AC100-240V 50-60Hz , 1.0A |
Ingebouwde voeding, AC100-240V 50-60Hz , 2.2A |
|
Fysieke parameter |
||
|
Werking TEMP / Vochtigheid |
-20°C~+55°C, 5%~90% RV Niet-condenserend |
|
|
Opslag TEMP / Vochtigheid |
-40°C~+80°C, 5%~95% RV Niet-condenserend |
|
|
Afmetingen (L*B*H) |
142,5*115*40mm |
195*130*40mm |
|
Netto/Brutogewicht |
<0,55 kg / < 0,8 kg |
<0,75 kg / < 1,0 kg |
|
Installatie |
Bureaublad, Muurbevestiging |
|
|
Certificering en garantie |
||
|
Bliksembeveiliging |
Bliksembeveiliging: 4KV 8/20us, Beschermingsgraad: IP30 |
|
|
Certificering |
CCC, CE-markering, commercieel, CE/LVD EN62368-1, FCC Deel 15 Klasse B, RoHS |
|
|
Garantie |
2 jaar, Garantie |
|
OVERZICHT

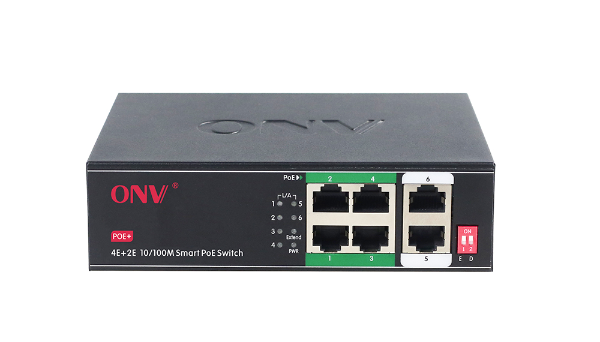

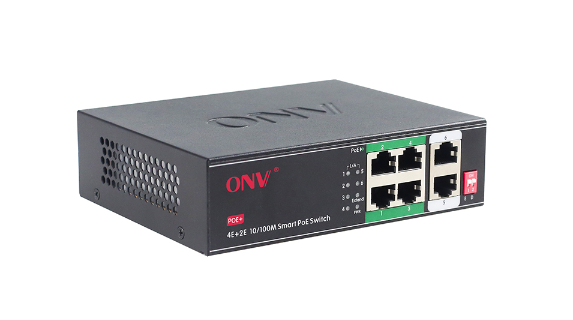

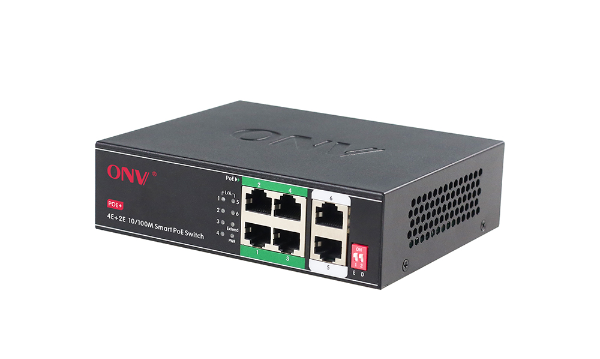

De JL-H1064PLD is een 10/100M smart PoE-switch die onafhankelijk is ontwikkeld door ONV. Het heeft 4*10/100Base-TX RJ45-poorten en 2*10/100Base-TX RJ45-poorten. Poort 1-4 kan IEEE 802.3 af/at PoE- standaard ondersteunen en het PoE - vermogen van één poort bereikt 30 W. Het kan de watchdog-functie ondersteunen. Wanneer de poortcommunicatiestoring overeenkomt met de poort P o E, start deze automatisch opnieuw op, herstelt de netwerkcommunicatie zelf en vermindert handmatige interventie en onderhoud. Als een PoE-voedingsapparaat kan het automatisch de stroomontvangende apparatuur detecteren en herkennen die voldoet aan de standaard en stroom leveren via de netwerkkabel. Het kan stroom leveren aan P o E terminal apparatuur zoals draadloze AP, IP camera , VoIP telefoon, gebouw visuele toegangscontrole intercom via netwerkkabel, om te voldoen aan de netwerkomgeving die behoefte heeft aan een hoge dichtheid PoE voeding, geschikt voor hotels, campussen, parken, supermarkten, schilderachtige plekken, fabrieksruimten en SMB kleine en middelgrote ondernemingen vormen een kosteneffectief netwerk. Onbeheerde modus, plug en play, geen configuratie, eenvoudig te gebruiken.
FUNCTIE
10/100M-toegang, dubbele RJ45-poort uplink
◇ Ondersteunt non-blocking wire-speed forwarding.
◇ Ondersteunt full-duplex op basis van IEEE802.3x en half-duplex op basis van Backpressure.
◇ 10* 10/100Base-T X RJ45-poorten stellen gebruikers in staat om flexibel te netwerken en zo te voldoen aan de netwerkvereisten van verschillende scenario's.
Slimme PoE-voeding
◇ 4*10/100Base-TX PoE-poorten ondersteunen de watchdog-functie , realtime detectie van de status van de gegevenscommunicatie .
◇ 4*10/100Base-TX PoE-poorten, die voldoen aan de behoeften van beveiligingsbewaking, teleconferentiesystemen, draadloze dekking en andere scenario's.
◇ Voldoet aan de PoE-standaard, identificeert automatisch PoE-apparaten voor stroom zonder schade toe te brengen aan niet-PoE-apparaten en het maximale PoE-uitgangsvermogen van één poort bedraagt 30 W.
Innovatieve functie
◇ PoE watchdog-modus (D): Wanneer de switchstatus AAN is (standaard uit ), kunnen poort 1-4 de watchdog-functie ondersteunen en automatisch de status van de datacommunicatie in realtime detecteren.
◇ Langeafstandstransmissie en VLAN-modus (E): Wanneer de switchstatus AAN is (standaard uit ), bedraagt de transmissiesnelheid van poort 1-4 10M/250m, is de fysieke VLAN van de poort geïsoleerd, broadcast storm, kan de transmissieafstand oplopen tot 250m, wat het probleem van slechte transmissie veroorzaakt door lijnveroudering oplost.
Stabiel en betrouwbaar, eenvoudig te gebruiken
◇ CCC-, CE-, FCC- en RoHS-gecertificeerd.
◇ Plug and play, geen configuratie, eenvoudig te onderhouden.
◇ Laag stroomverbruik, behuizing van gegalvaniseerd staal, met ventilator, uitstekende warmteafvoer om een stabiele werking van de schakelaar te garanderen.
◇ Het gebruiksvriendelijke paneel kan de status van het apparaat weergeven via de LED-indicator van PWR, Link, PoE.
◇ Zelfontwikkelde voeding, ontwerp met hoge redundantie, voor een langdurige en stabiele PoE-stroomuitvoer.
